Baustellen-Ampel 2.0

...ziemlich viel Versionen 2 in der letzten Zeit! Nun hat es auch die Baustellen-Ampel erwischt: bei der Nachtfahrt ist sie aufgefallen - Kabel zu kurz, Ampelphasen zu lang und wirklich schön isse auch nicht.

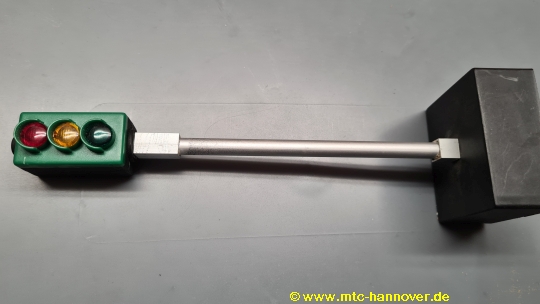

Ampel-Kopf (alt)  Ampel (alt) gesamt

Also, Pimpen oder Ersatz muss her. Zuerst also der Ansatz mit dem Pimpen. Dazu den Kasten mit der Elekronik aufgeschraubt um zu schauen, ob die Zeit der Ampel-Phasen ggf eingestellt werden kann: Fehlanzeige! Da keine Beschreibung des Schaltbausteines vorhanden ist, konnte auch der passende Widerstand nicht identifiziert werden, um den gegen ein einstellbares Poti zu tauschen. Das war jetzt einklich schon das KO für die alte Ampel...

Plan B - die Recherche nach V2 beginnt. Ein einstellbarer Schaltbaustein zu akzeptablem Preis war recht schnell gefunden und bestellt! Die Wahl fiel auf den LC-NG-05 von tams elektronik

Elektronik-Baustein  Anleitung

Als nächstes die Frage nach den Ample-Gehäusen. Die alten Ampel hab ich aktuell nicht mehr gefunden. Aber da ja heutzutage auch 3D-Druck in Frage kommt ging die Recherche in diese Richtung weiter. Aber so was richtig Brauchbares ist auf den einschlägigen Plattformen nicht heraus gekommen. Bleibt die Option selber zeichnen. Bei der Suche nach Vorbild-Bildern bin ich dann im Modelltruckforum auf einen älteren Thread gestossen, in dem es um Baustellen-Ampel ging. Nach einen sehr netten Kontakt mit Admin Winni hielt ich dann druckbare Dateien und viele Tipps dazu in den Händen...und los ging es!

Eine Ampel besteht aus vier Druckteilen, 3 LED (rot, gelb, grün), drei Fassungen und drei Reflektoren (ebenfalls rot, gelb, grün). dazu kommt noch der Mast und ein Fuss. Zum Fuss später noch mehr...

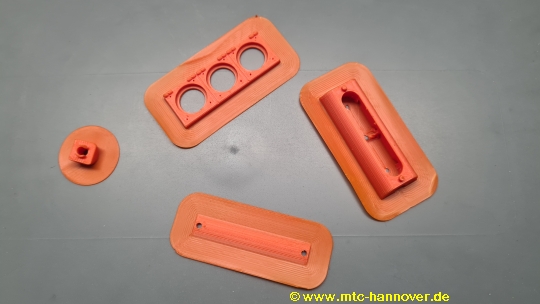

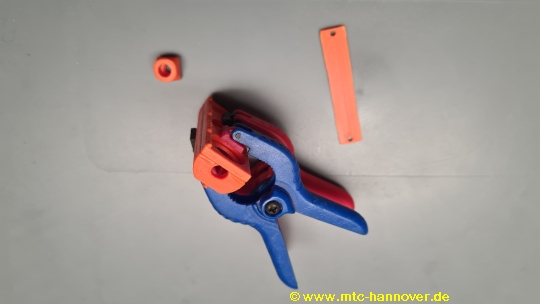

Druckteile roh  Druckteile teilverklebt
auf den Bilder zu sehen sind die Roh-Druckteile sowie rechts teilverklebt und "geputzt"

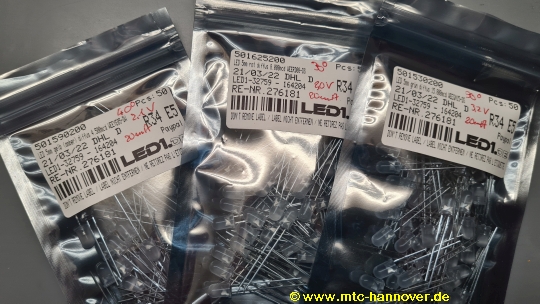

Fassungen und Reflektoren  LED

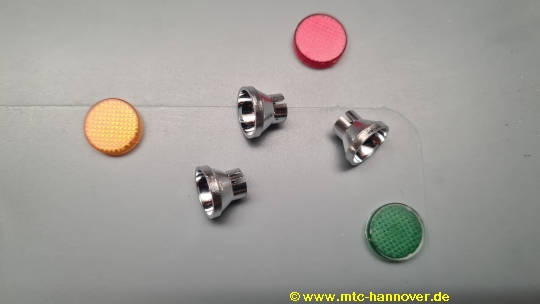

die Teile der Beleuchtung

Gedruckt wurde mit ABS in orange (praktisch, da keine Lackierung nötig) und verklebt mit Sekunden-Kleber. Nach Einbau der LED und dessen Verdrahtung konnte das Gehäuse verschlossen werden. Anschliessend wurde noch mal über geschliffen sowie die Nahtstellen mit oranger Fensterfarbe behandelt.

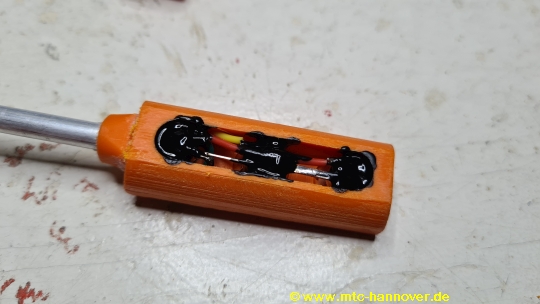

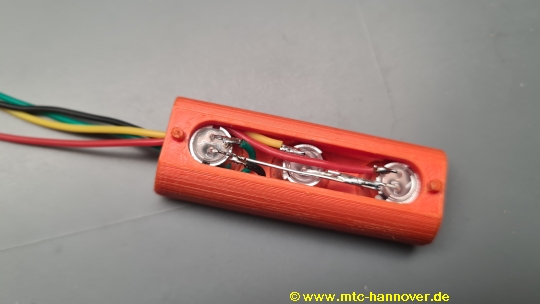

LED verdrahtet  Gehäuse zu
Verdrahtung und fertiger Rohbau

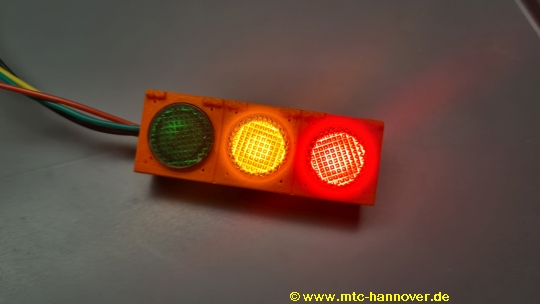

Nun gab es zum ersten Mal Lichtzeichen:

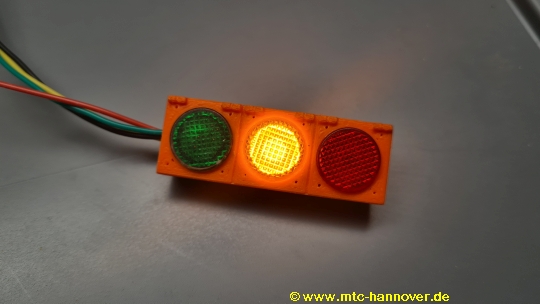

rot  rot-gelb

grün  gelb

Da ich die Ampel bislang immer nur von Vorne betrachtet hatte, war mir nicht aufgefallen das die LED auch teilweise das Gehäuse zur Seite und nach hinten beleuchteten. Das ist mir aber erst ganz am Ende aufgefallen als die Ampel schon fertig war. Um nun etwas Lichtdichtmittel auf zu bringen musste das schon verklebte Gehäuse noch mal geöffnet werden. Der Deckel ging dabei zu Bruch, aber dank Drucktechnik konnte schnell Ersatz geschaffen werden.

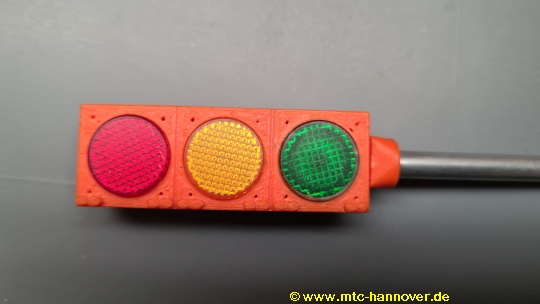

Licht-Abdichtung  Ampel

Nun kommt noch die Sache mit dem aufstellen der Ampel. in der Version V1 war ja ein Kasten genommen worden, der neben der Elektronik auch ein wenig Gweicht beinhaltete. Aber schick sah das nicht aus (meiner Meinung nach). Während meiner Bild-Recherche bezüglich der Ampeln war mir schon aufgefallen, das manche Ampeln als Fuss mit so einer Art Wagen ausgestattet sind. Nun macht ich mir Gedanken darüber, was man denn dafür missbrauchen konnte. Natürlich kam auch wieder der 3D-Druck in Frage, aber wenn es was Fertiges gäbe!? Wieder viel hin und hergeschaut - bis mir die Grabbelkiste von Playmobil einfiel...war da nicht noch? das könnte doch gehen! Und tatsächlich: der Playmobil-Kompressor eignete sich sowohl von der Grösse als auch von der Bauart:

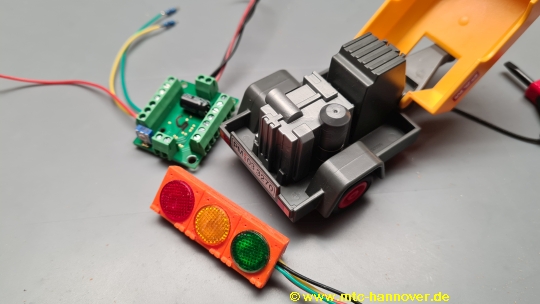

Kompressor  Komponenten

Das silberne Bauteil kann ohne Probleme ausgeklinkt werden, so das auch die Elektronik darin verschwindet. Und Gewicht sollte auch noch rein. Im ersten Ansatz habe ich Öffnungen abgeklebt, bis zur Kante mit Bleikuglen gefüllt und Giesharz drüber gegossen. Leider war der Versuch nicht vollständig dicht, so das ein wenig harz nach unten ausgelaufen ist. Alles kein Beinbruch, es konnte alles Überflüssige beseitigt werden. Der zweite Versuch mit dem Gewicht war Felgenblei - alles in allem einfacher und sogar etwas mehr Gewicht.

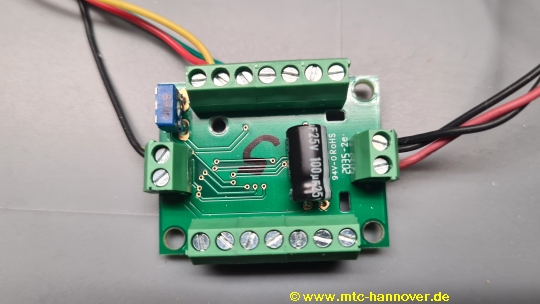

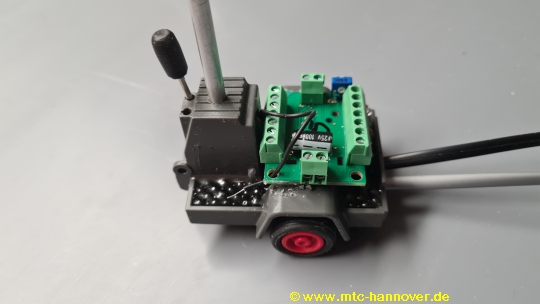

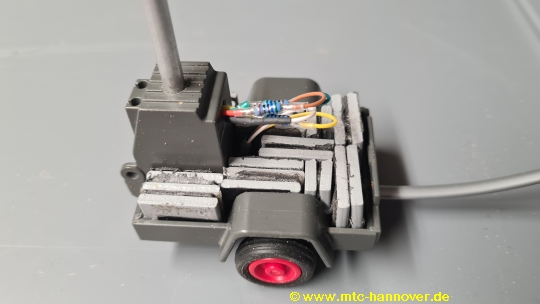

Bleikugeln mit Schaltbaustein  die andere Seite

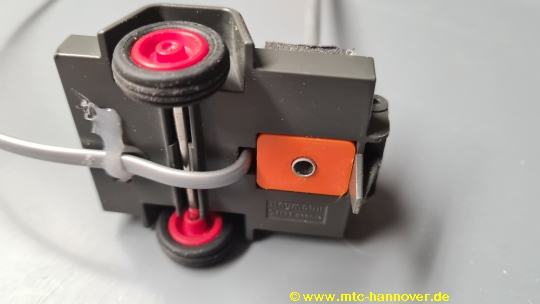

die offenen Wagen mit Baustein und Gewicht

Im linken Bild zu sehen: der Schraubendreher, mit dem die Zeit der Ampel-Phasen eingestellt werden kann

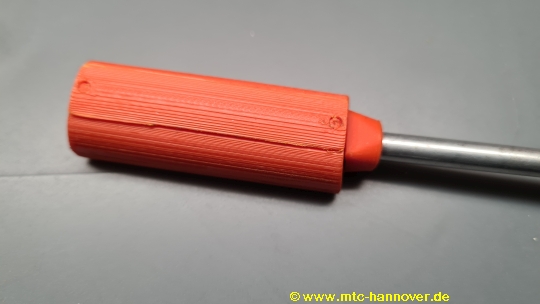

Der Ampelmast kommt in das hochstehende dunkelgraue Teil, mit einem weiteren Druckteil von unten stabilisiert.

untere Verstärkung  die Seitenansicht

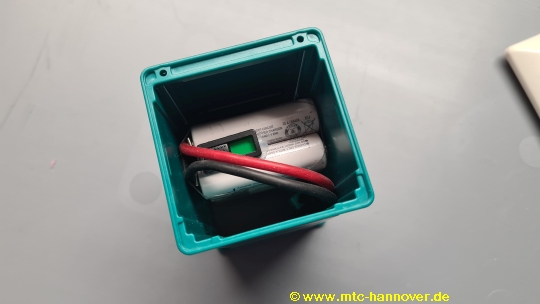

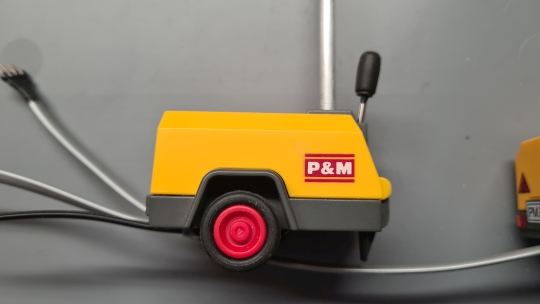

Die Stromversorgung wurde in ein ausgehöhltes Toiletten-Haus von Bruder ausgelagert. Am Ende wird noch die Deichsel gekürzt und schon ist die Ampel V2 fertig:

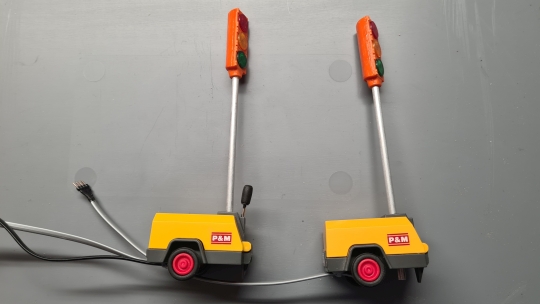

Stromversorgung  tutti kompletti



was am Ende noch nicht passt, sind die Kabel. Die sind zwar flach, aber auch einigermassen störrisch. Hier muss noch mal was Anderes her...

hier noch ein kleines Video mit den Ampel-Phasen:
