Unsere alten Verkehrsschilder waren doch etwas in die Jahre gekommen und zu dem gab es "nur" Vorfahrt und Vorfahrt gewähren so wie einige modifizierte, bei denen ein "Tempo 30"-Laminat mit Klett aufgebracht war!
Im Zuge des neuen Parcours in der Salzmühle sollten nun auch "schöne" Schilder her - wobei die alten Schilderhalter mit Grundplatte und "Knick-Gelenk" keineswegs ausgedient haben - für den mobilen Parcours sind die weiter in Betrieb und weden nur mit neuen Schildern bestückt!
Für die Version 2 wurde wieder mal das CAD-Programm bemüht und Grundplatten für die Schilder verschiedenster Art im ungefähren Massstab 1:15 gestaltet. Der Halter ist universell - passt also an jedes Schild und auf die bislang auch verwendeten Alu-Rohre mit 5mm Aussendurchmesser, was proportional zum Original-Strassenschild-Pfeiler passt. Auch die neuen Schilder sollten nicht sofort verbogen oder kaputt gehen, wenn mal ein Fahrzeug dagegen fährt. Hier wurde auf magnetische Befestigung zurück gegriffen, da die Standorte ja auf dem aktuellen Parcours mehr oder weniger fix sind. Die Topfmagneten und die Alu-Rohre werden mit einer passenden Blindniete verbunden, die U-Scheiben mit Silikon-Kleber an der passenden Stelle aufgeklebt. Erste Tests haben sich als praktikabel erwiesen: U-Scheibe hält auf dem Untergrund, und Magnet ist so dimensioniert, das er das Schild gut hält, beim Unfall aber nach gibt.
Die Schilder selber sind auf Folie mit dem Laser-Drucker gedruckt, anschliessend ausgeschnitten und auf die jeweiligen Grundplatten geklebt. Grundplatte und Halter werden mit Sekundenkleber (oder Silikonkleber) verbunden.
Alle weiteren Details jeweils als Kommentar zu den Bildern:

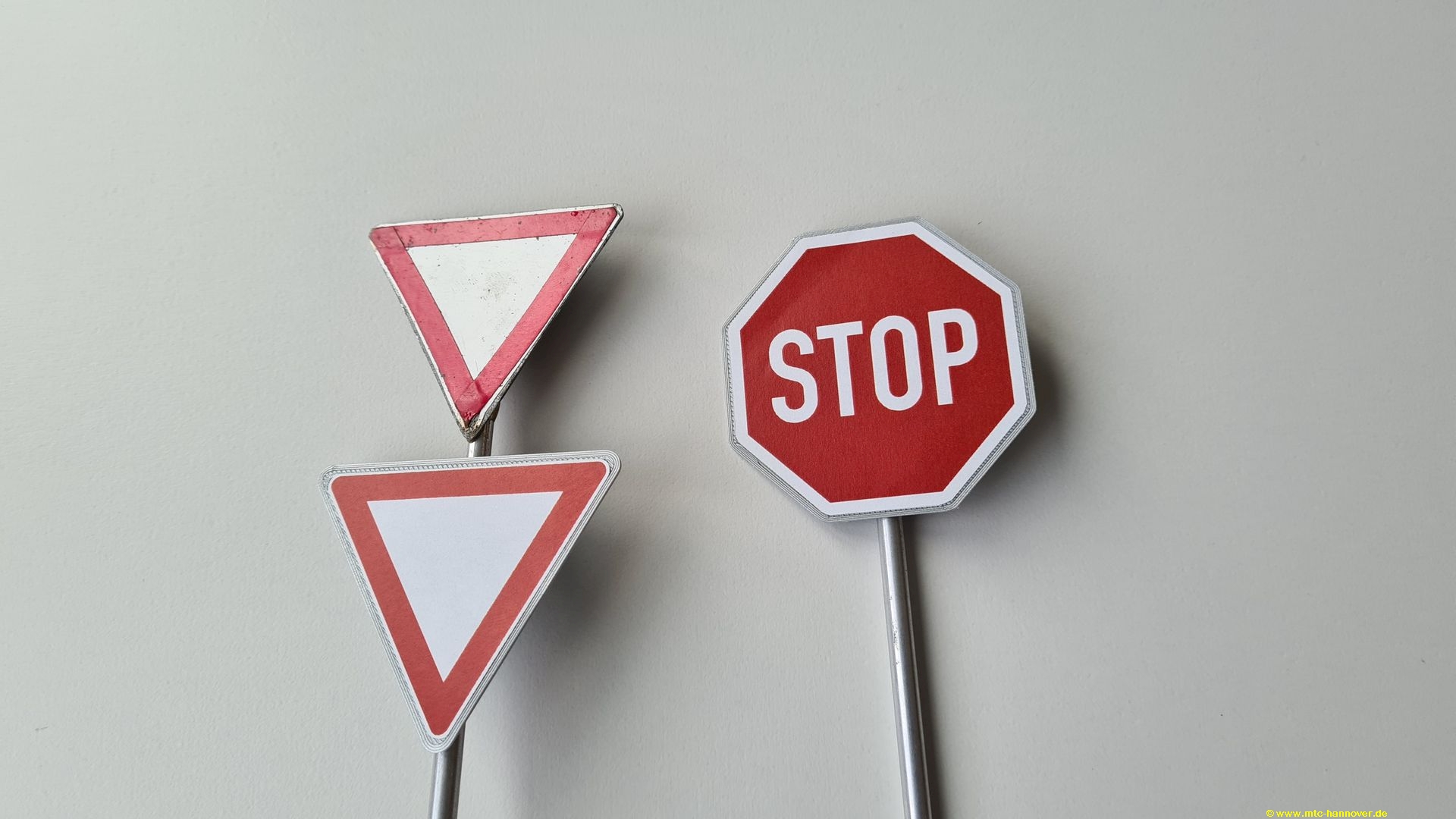

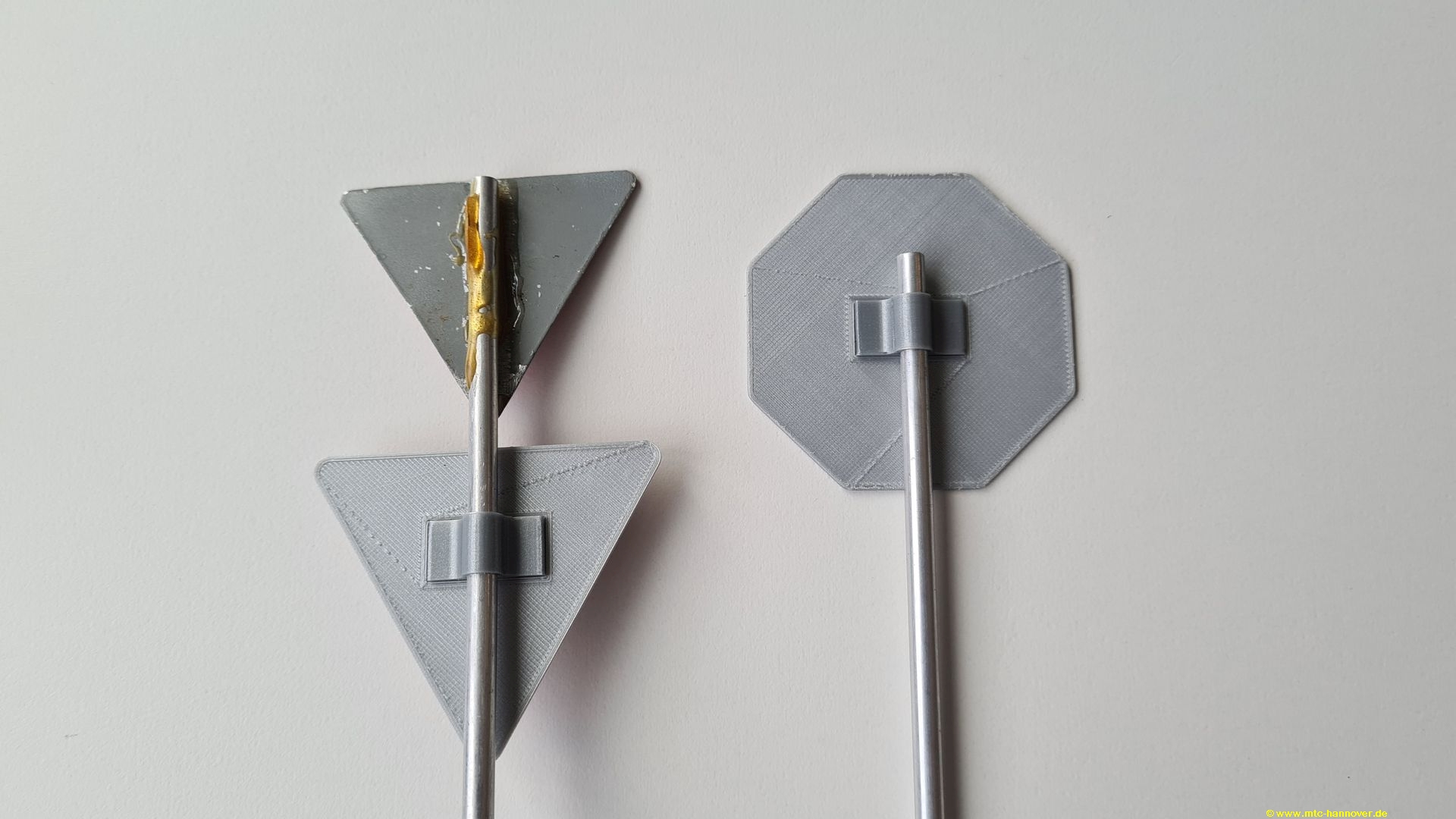

Version 1 und Version 2 im direkten Vergleich
nen kleiner Unterschied ist schon zu sehen!

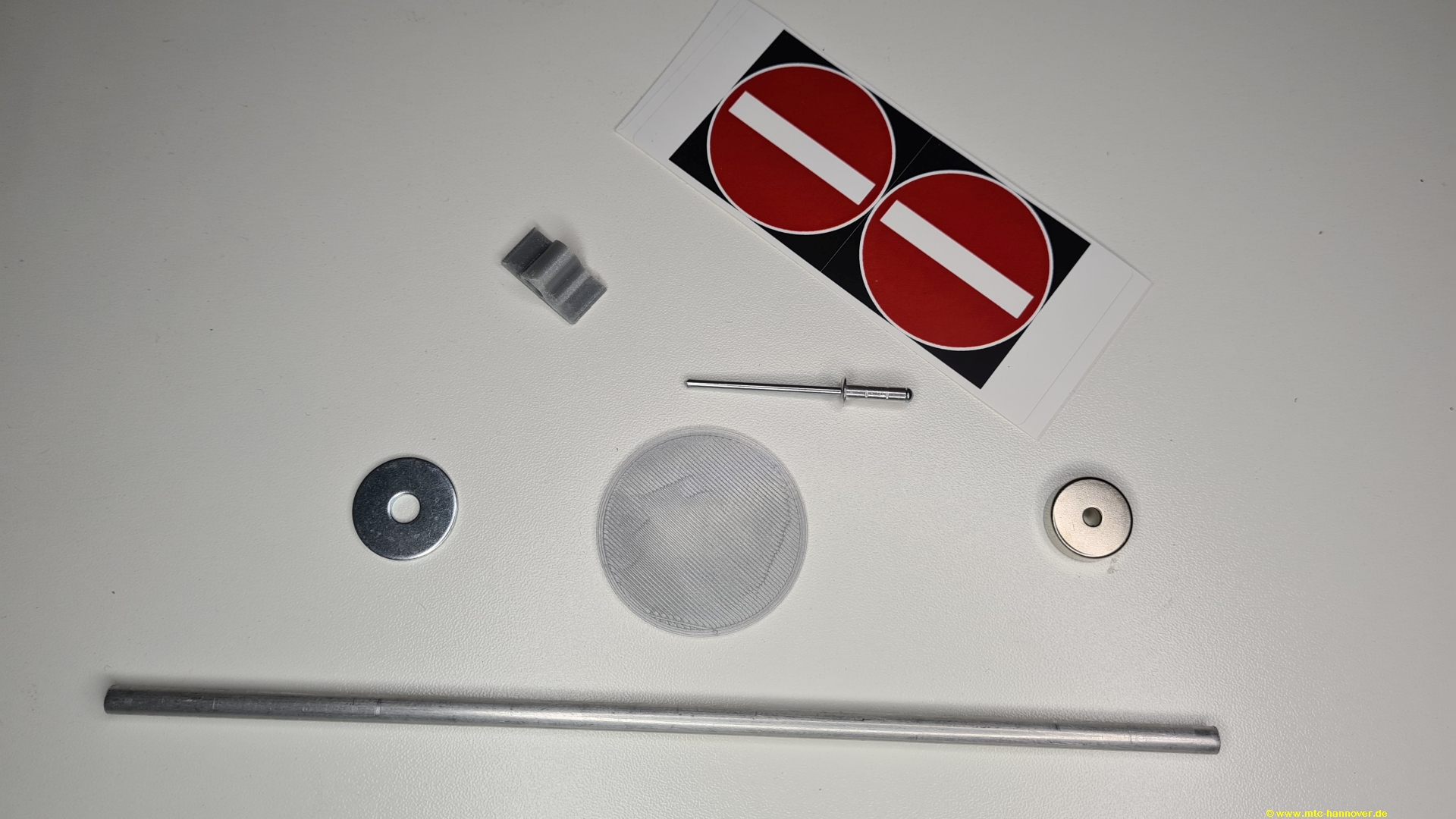

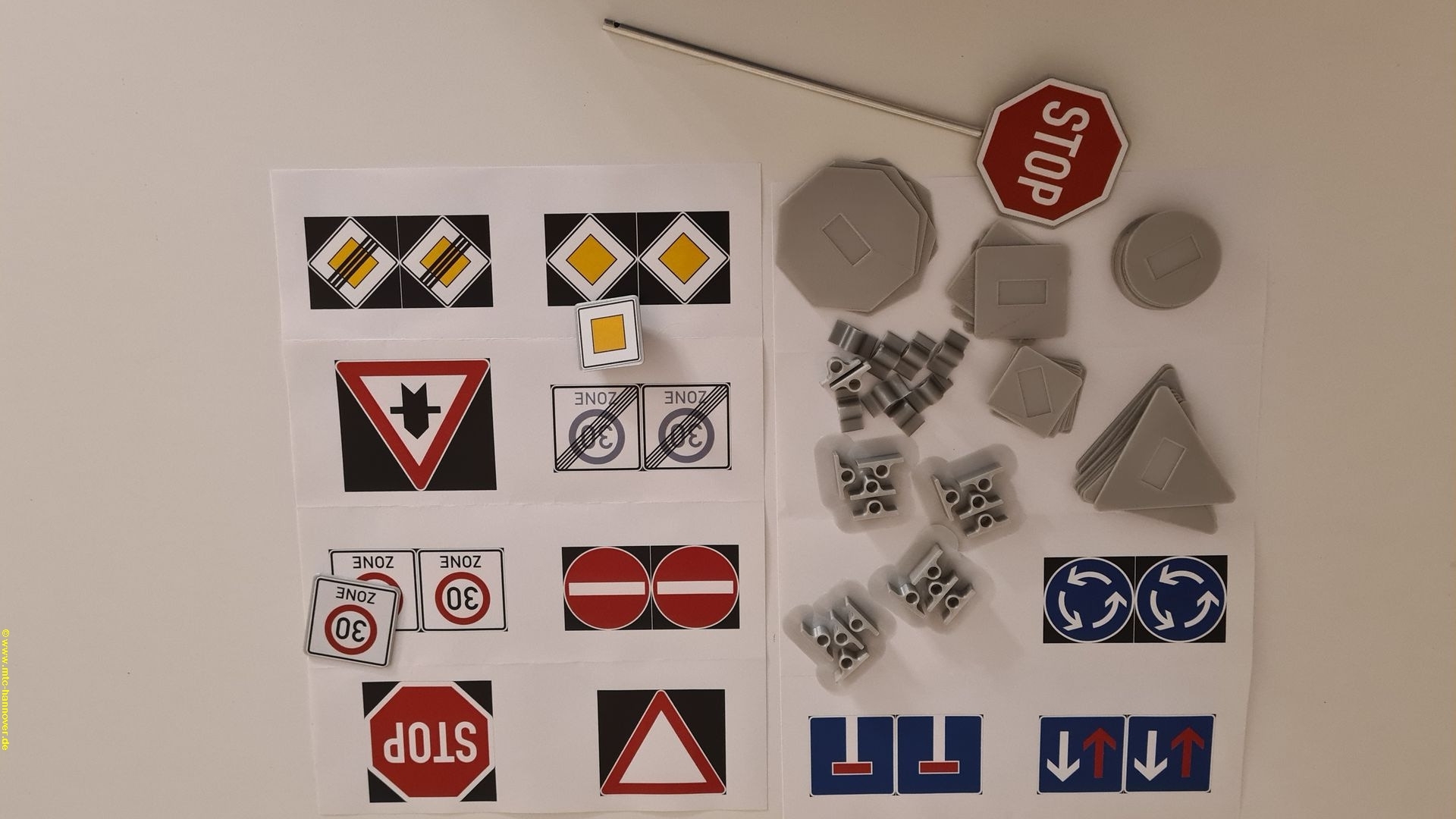

der Bausatz für ein Schild: Grundplatte, Aufkleber, Halter, Alu-Rohr, Topfmagnet, Blindniete und U-Scheibe

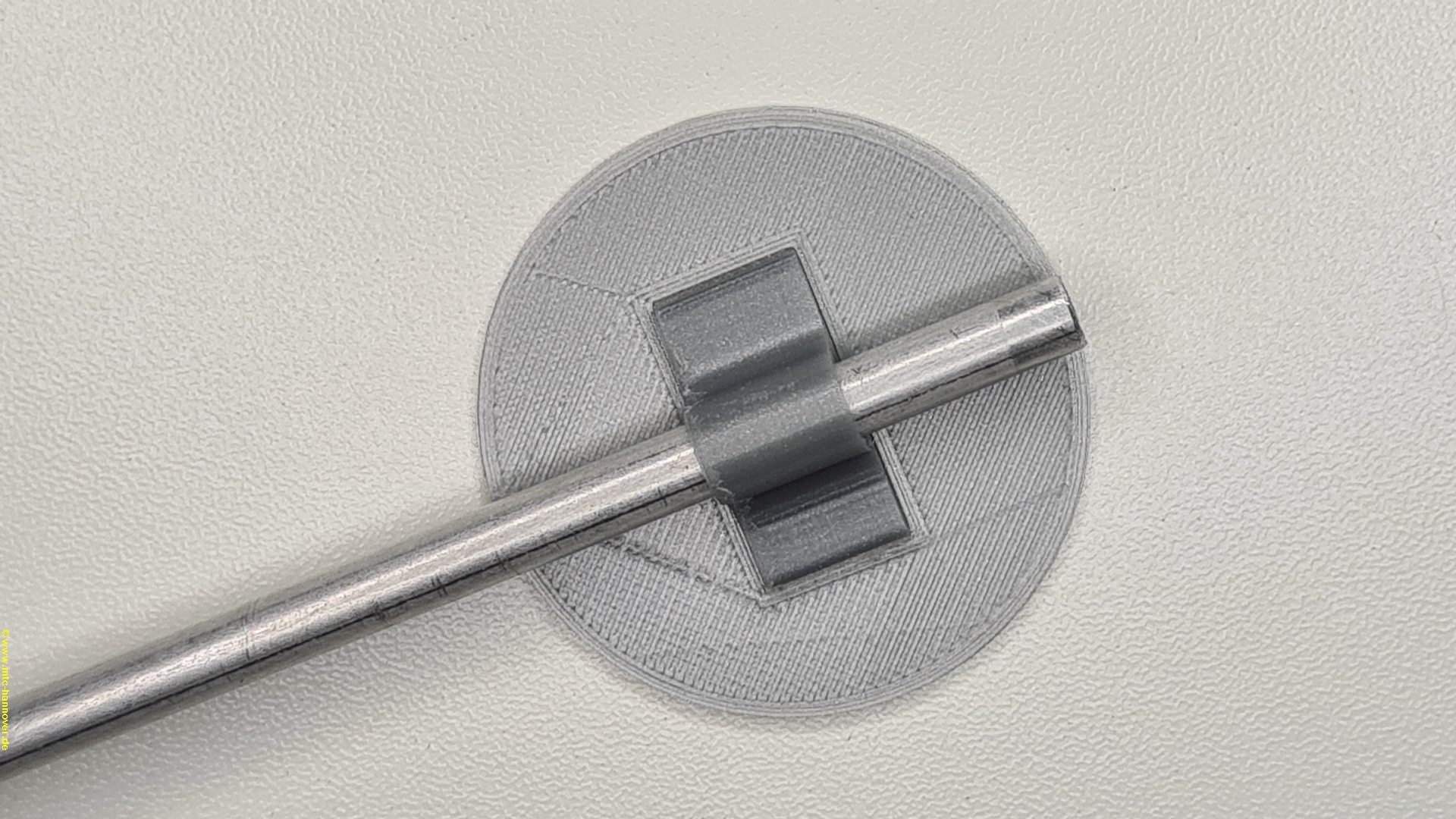

Platte, Halter und Rohr

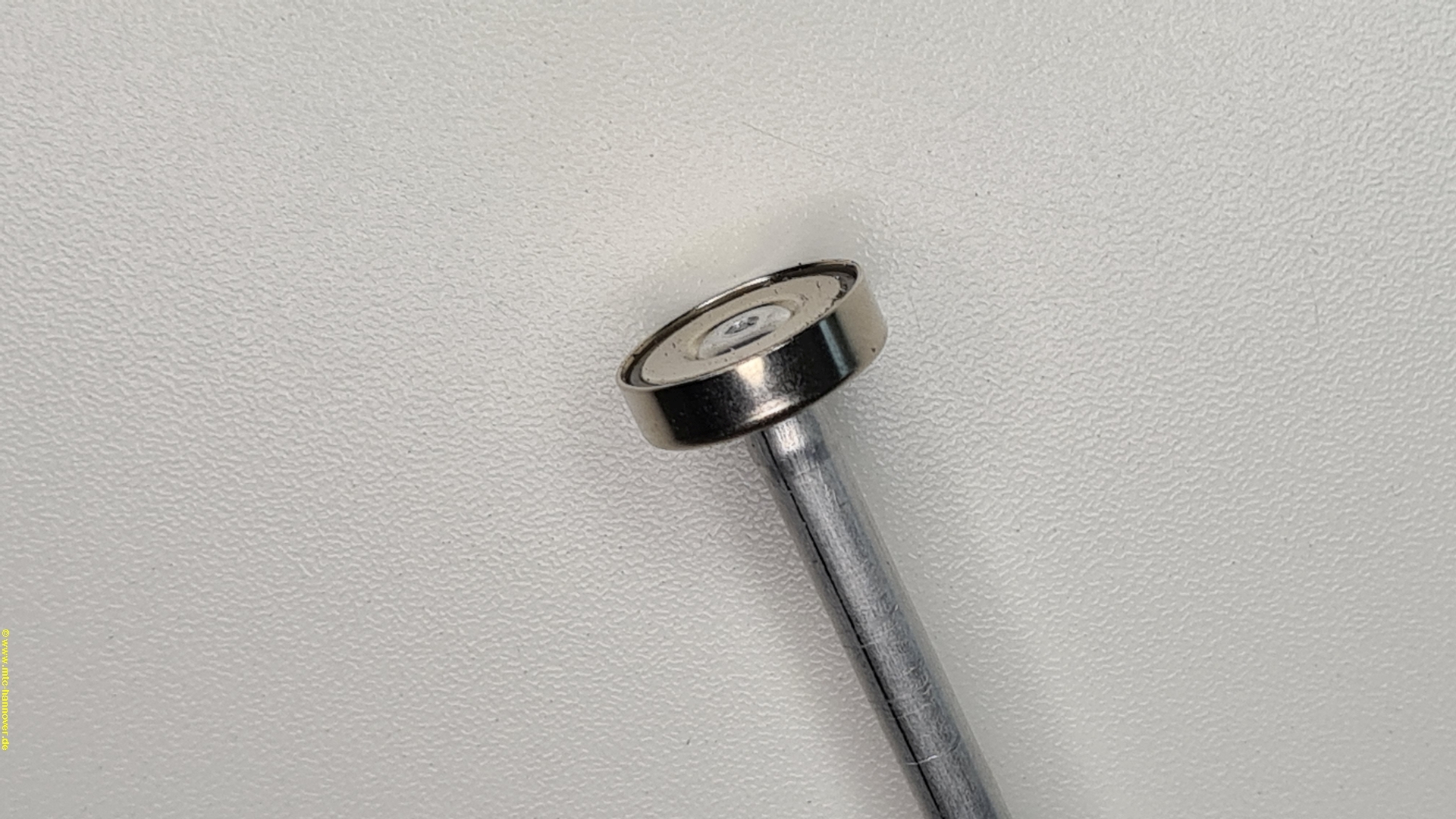

das andere Ende: Rohr mit montiertem Magnet

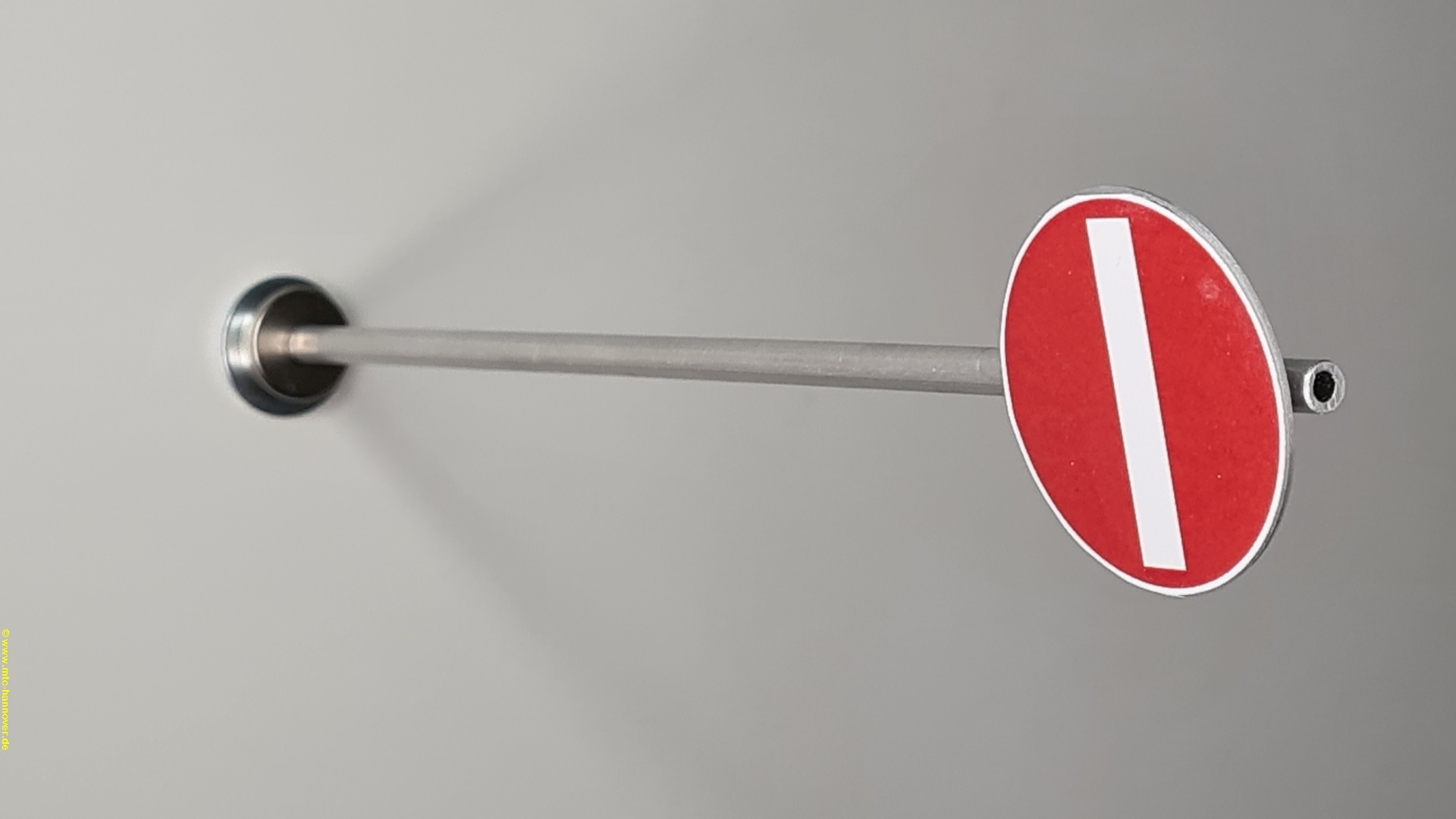

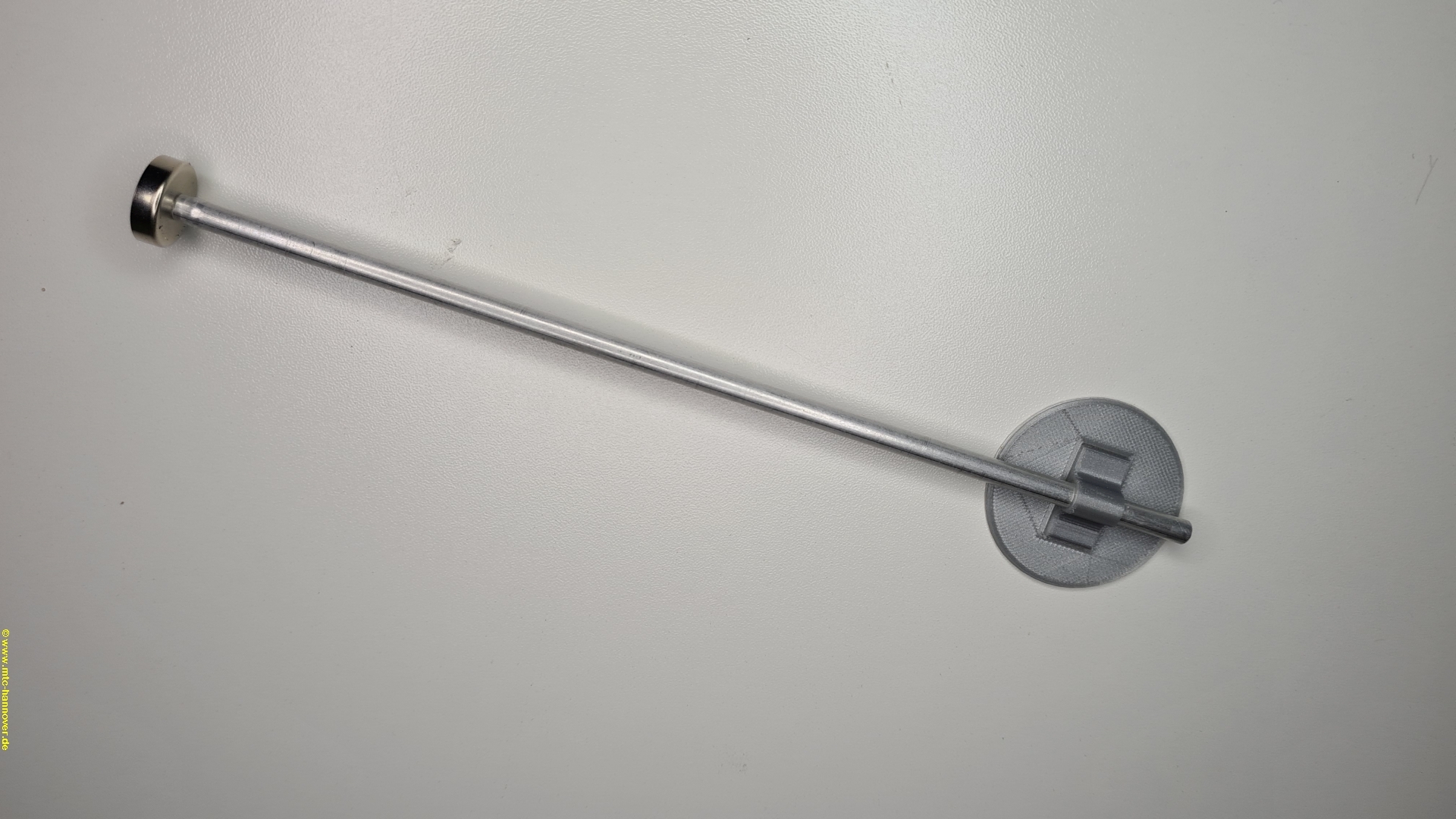

alles zusammen sieht das dann so aus

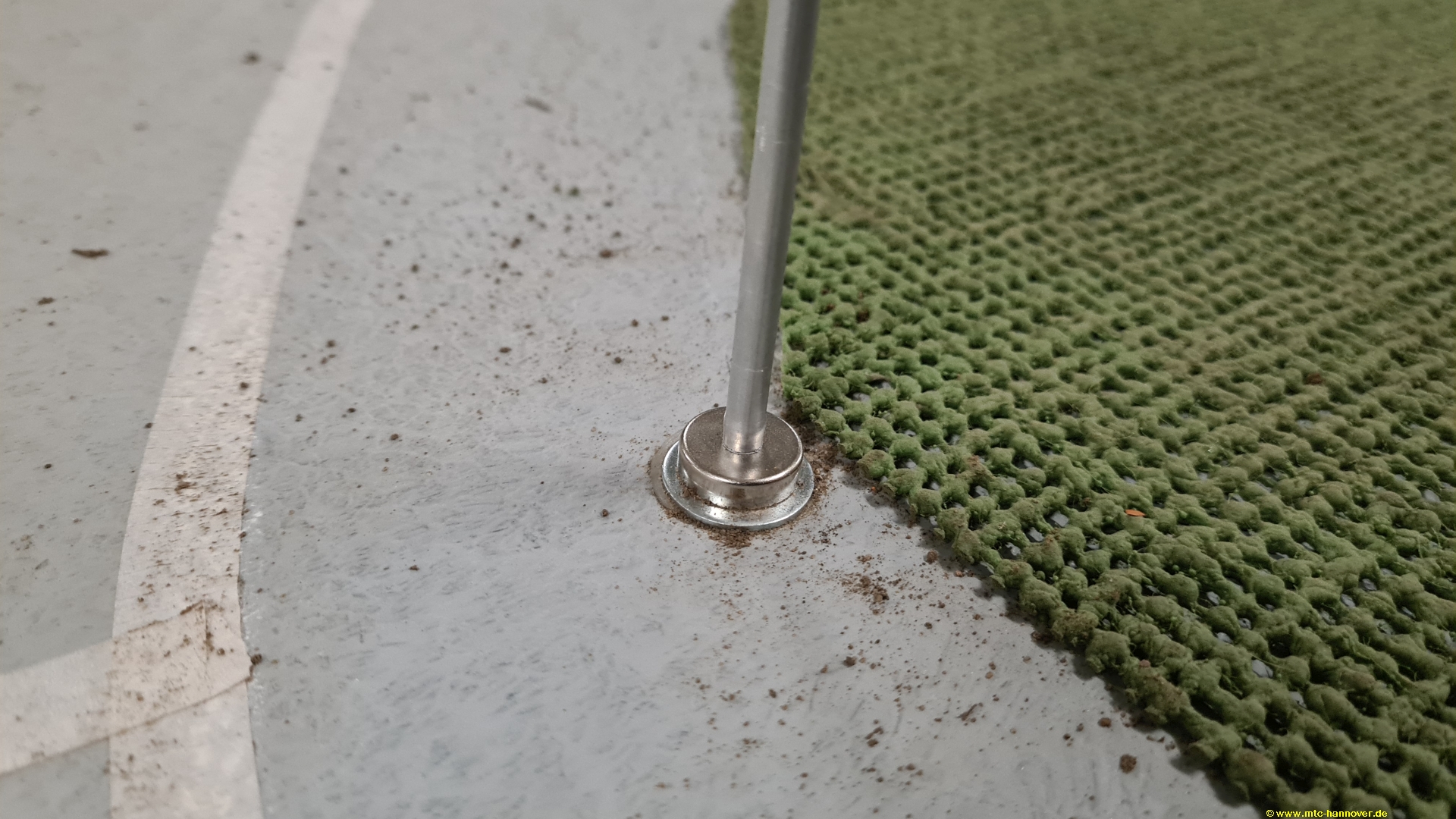

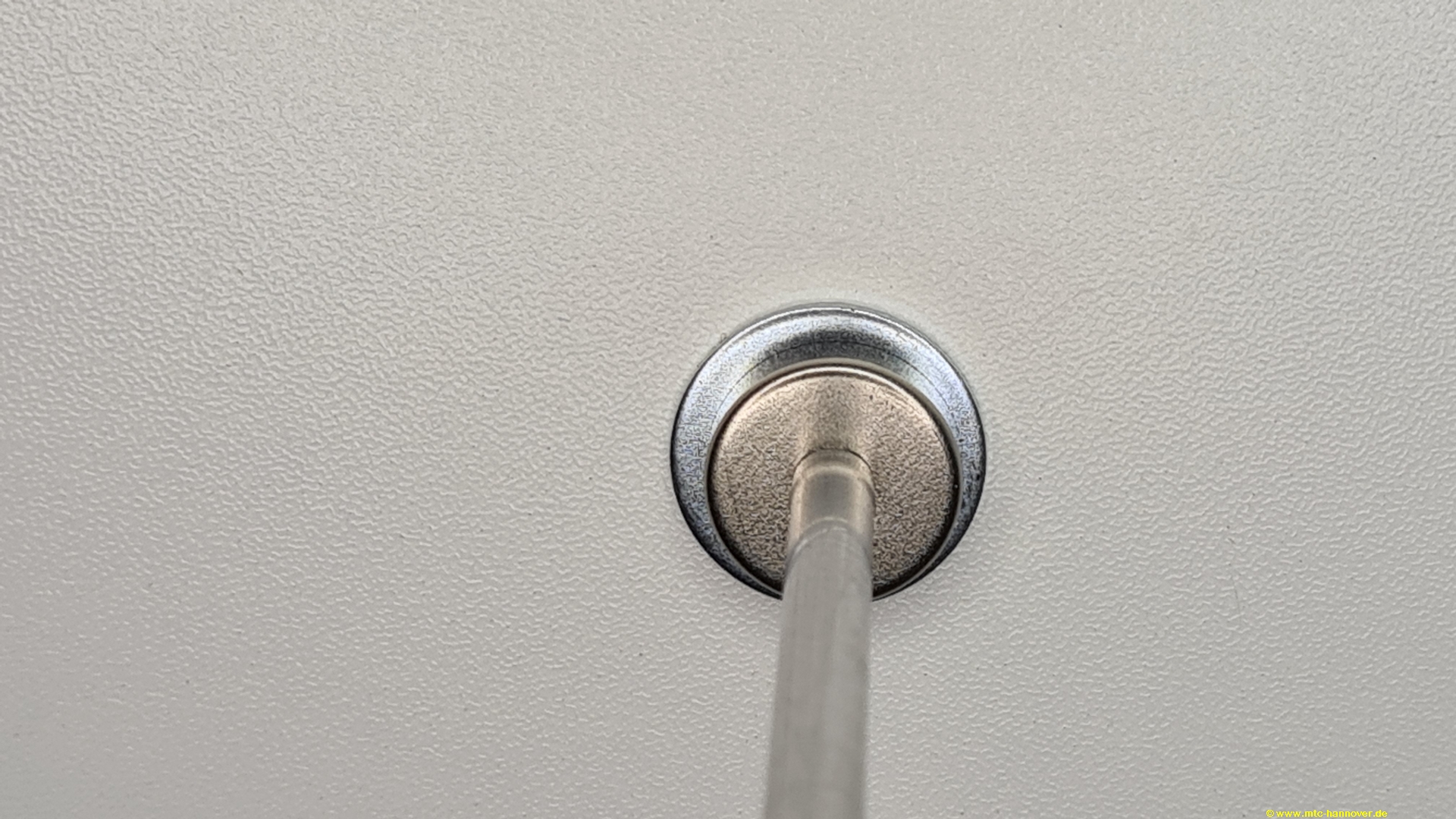

Fuss auf U-Scheibe
das Gesamt-Werk!

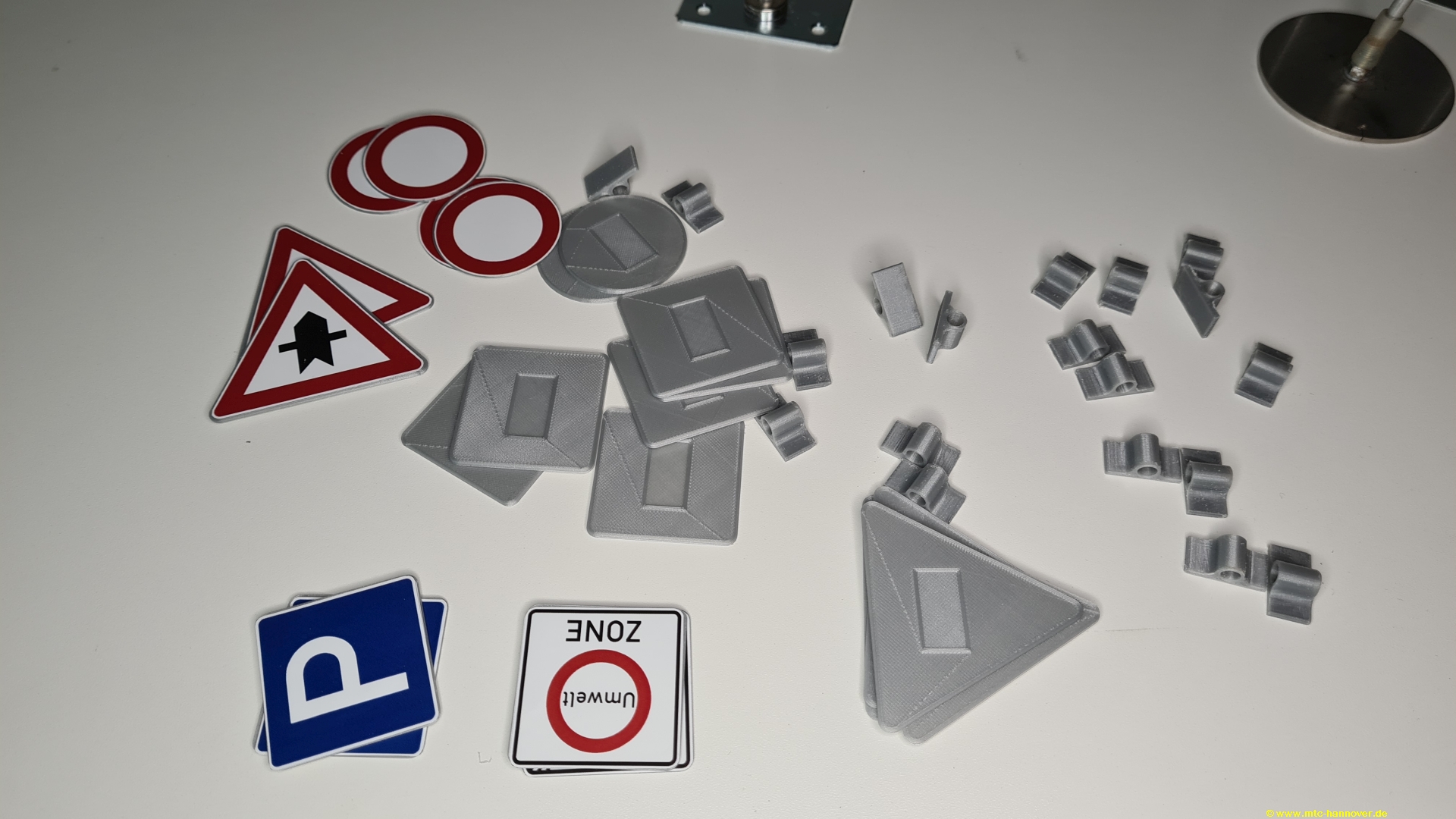

auf geht es in die Serien-Produktion
Serie II

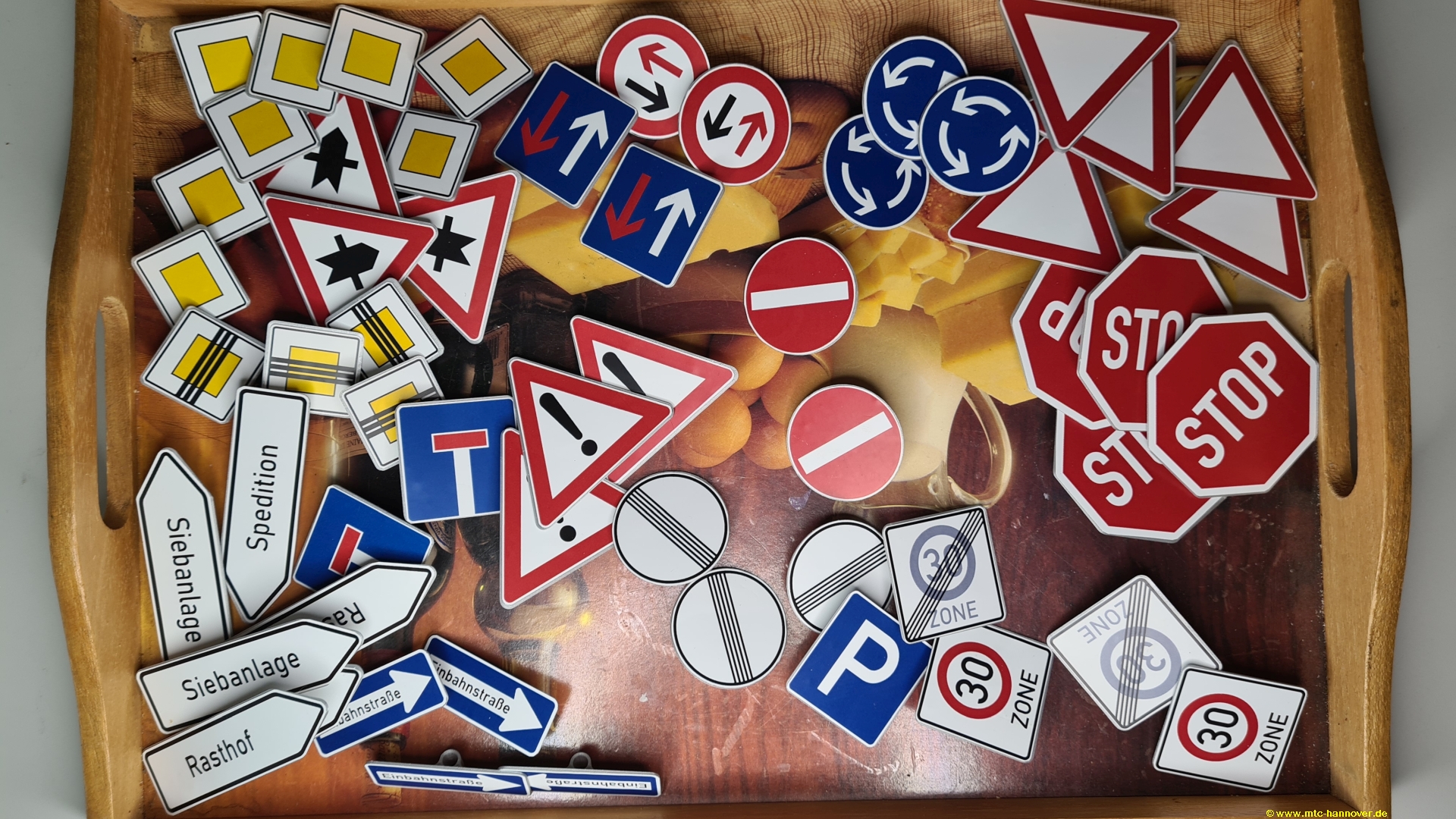

da ist schon ne Menge zusammen gekommen
erste Anwendungen - hier an der Brücke

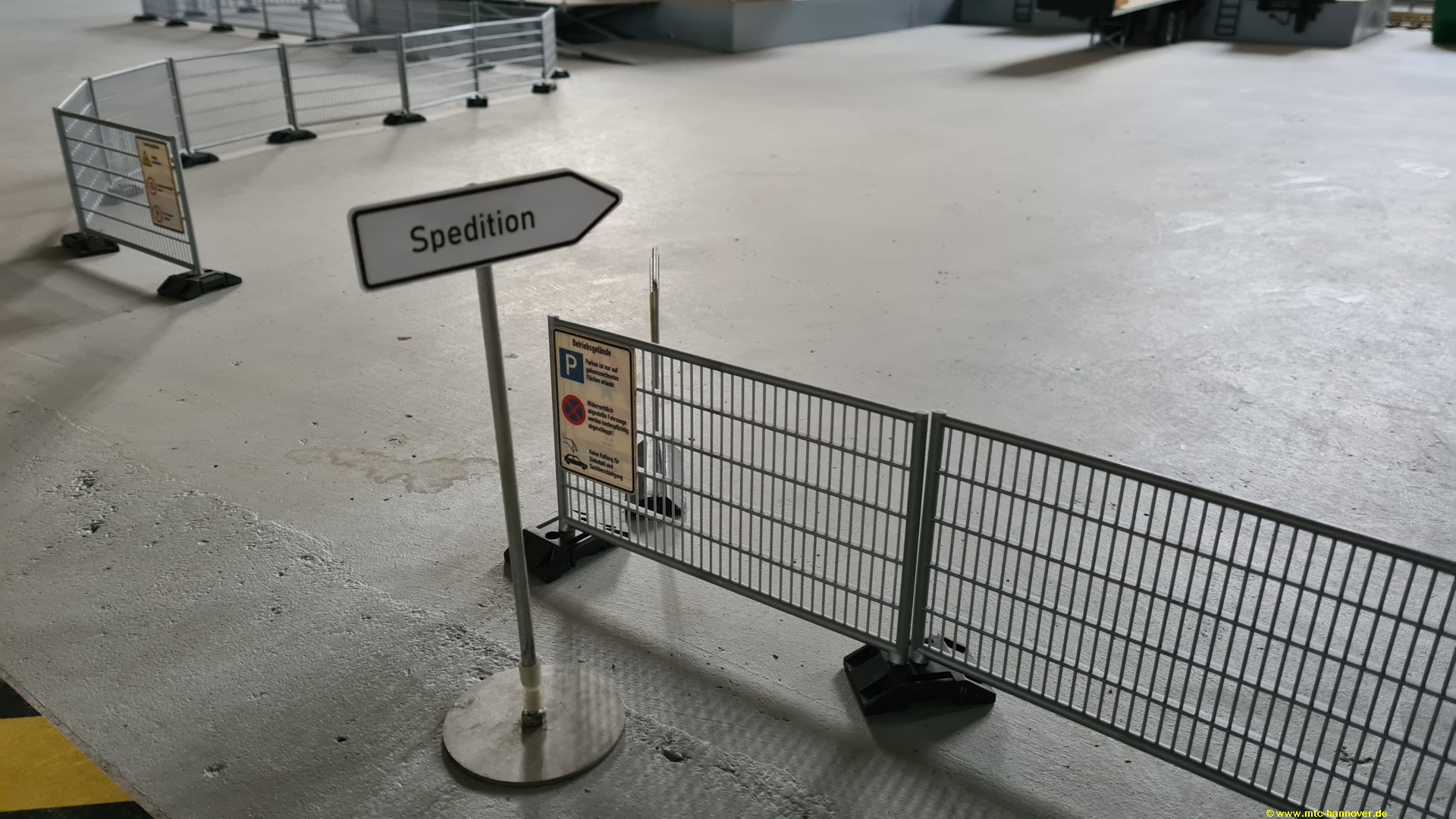

neue Schilder auf alten Füssen
damit auch jeder weiss, wo es lang geht!
noch ne Anwendung!

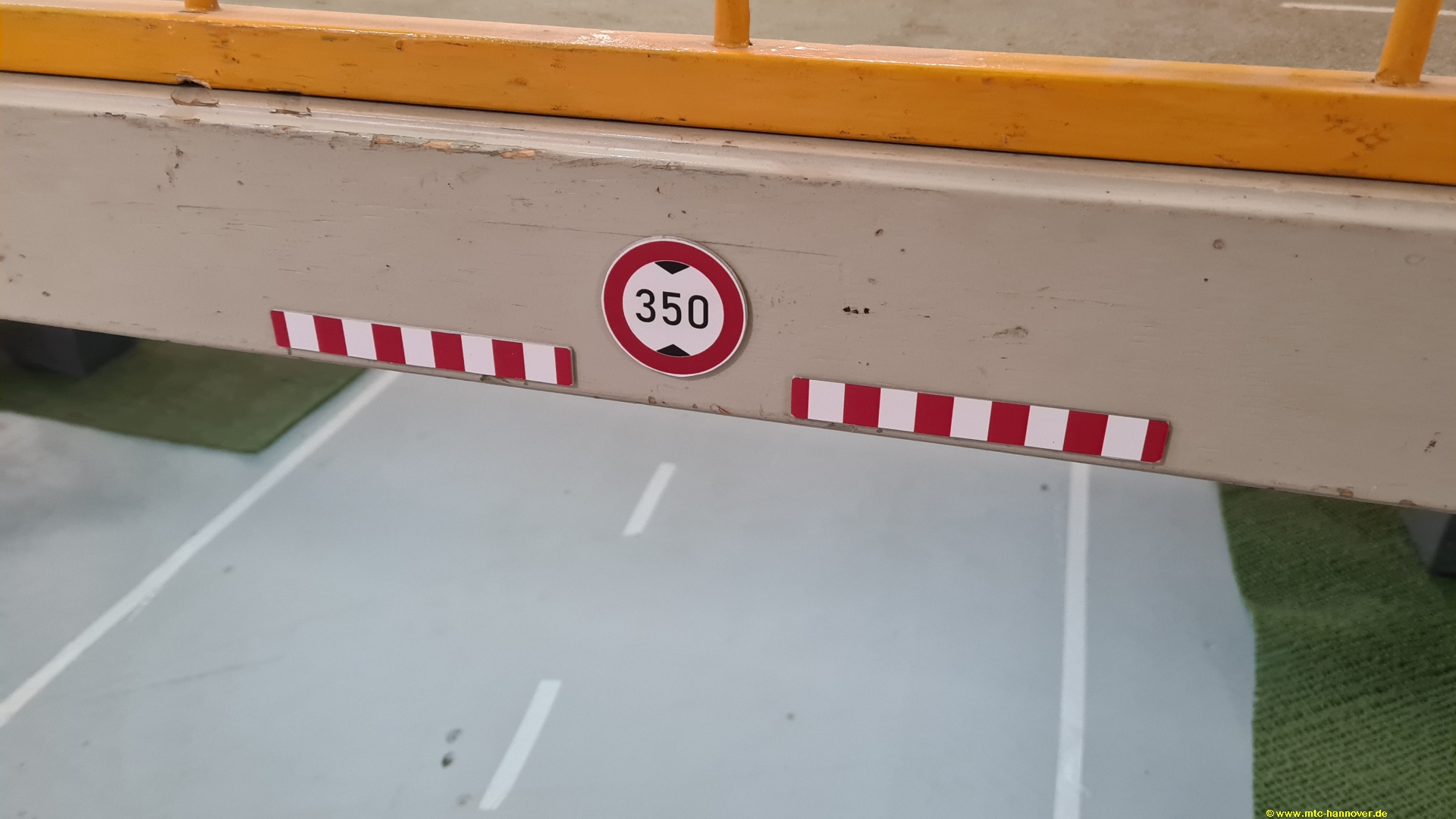

an der Brücke - ohne Halter direkt aufgeklebt

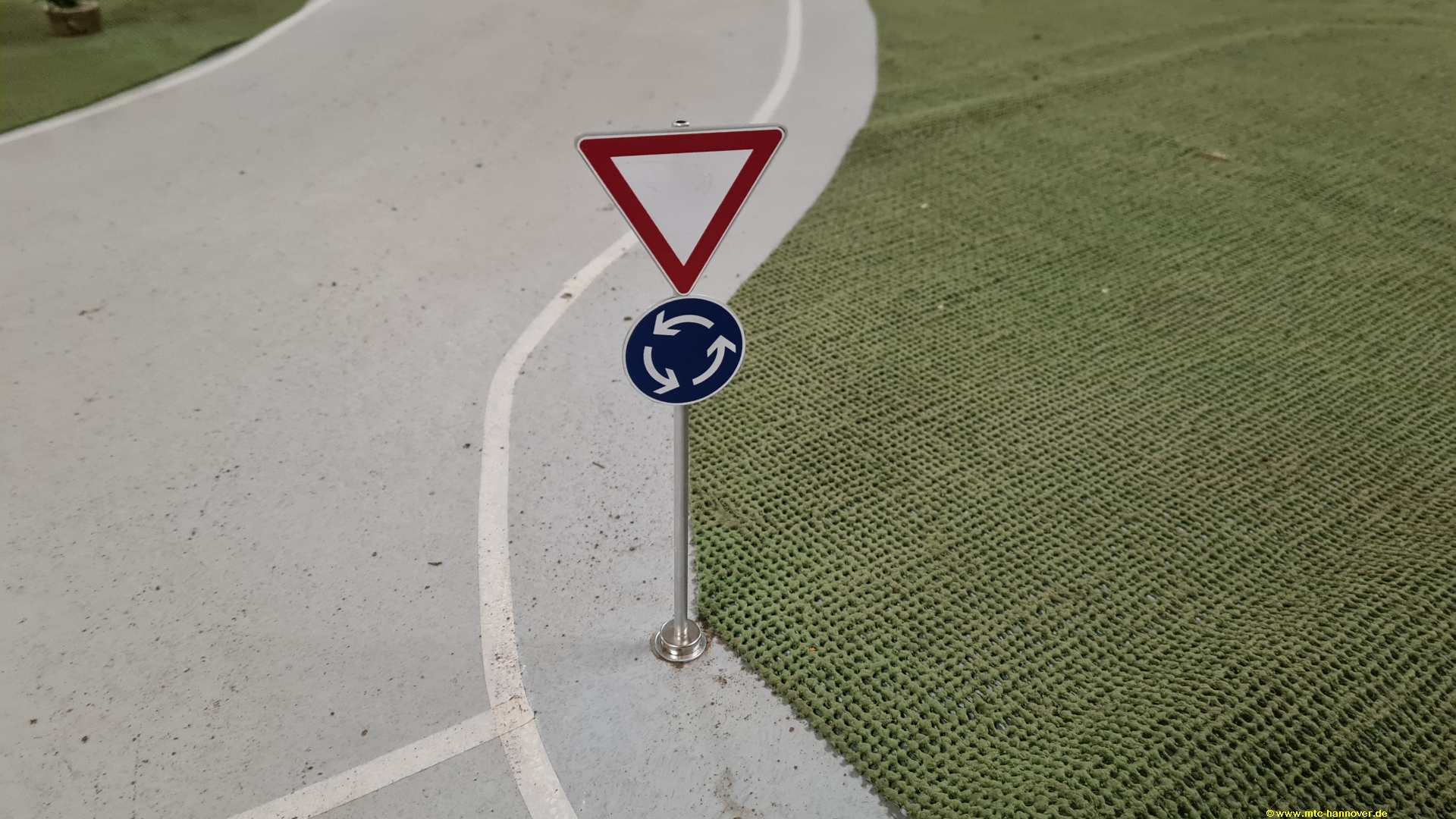

Am Kreis-Verkehr - so soll es später auf dem gesamten Parcours gemacht werden

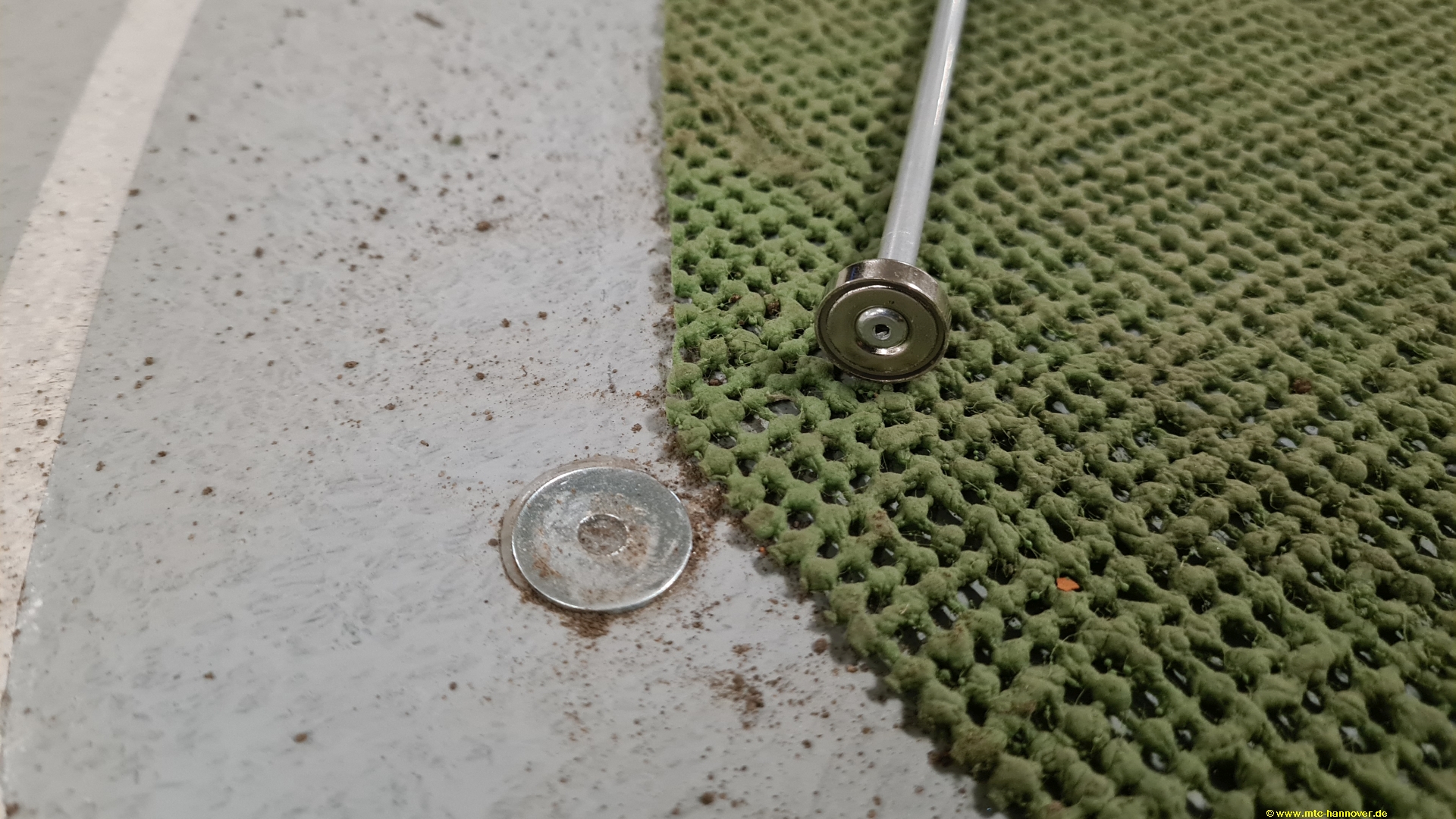

Fuss im Detail vor ...
...und nach dem "Unfall"
